RG-223 Коаксіальний кабель з подвійним посрібленим екраном, (5.3 мм, 50 Ом)

Коаксіальний кабель RG223 призначений для з'єднання складових компонентів радіочастотних систем.  Коаксіальний кабель складається з центральної жили та зовнішнього екрана, між якими розміщений ізолятор.

Підвищена еластичність за рахунок посріблення провідників та використання м'якого ПВХ у якості зовнішньої ізоляції.
Півищений опір зовнішнім деформуючим факторам (цільний поліетиленовий діелектрик).
Подвійне обплетення забезпечує добру ступінь екранування (більш ніж у два рази вища за RG-58).

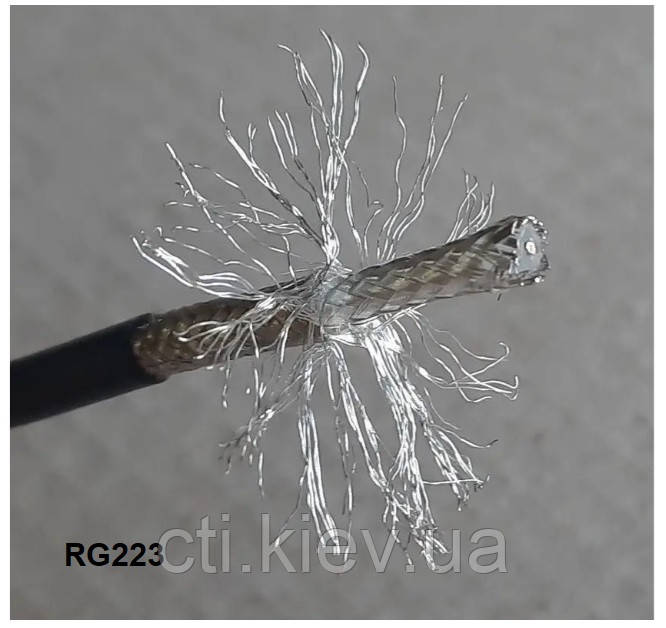

Кабель RG-223 має конструкцію:

Центральний провідник — одножильний, посріблена мідь (SPC)
Діелектрик — цільний поліетилен (PE)
Зовнішній провідник — подвійне обплетення з мідних посріблених провідників (щільність першої 95%, щільність другої 94%) (SPC)
Оболонка — ПВХ (PVC) чорного кольору, стійка до ультрафіолету та температур зовнішнього середовища.

Механічні характеристики RG-223:

Центральний провідник — діаметр 0.9 ± 0.02мм
Діелектрик — діаметр 2.95 ± 0.1 мм
Зовнішній провідник — діаметр 3.95 мм
Оболонка — зовнішній діаметр 5.3 ± 0.2 мм

Допустимий радіус одиничного витка — 25 зовнішніх діаметрів (132,5 мм)
Температура експлуатації -25℃ - +70℃

Електричні характеристики RG-223:

Таблиця загасань у кабелі RG-223 залежно від частоти:

Значення втрат сигналу у фідері наведені за температури навколишнього середовища +20℃.
