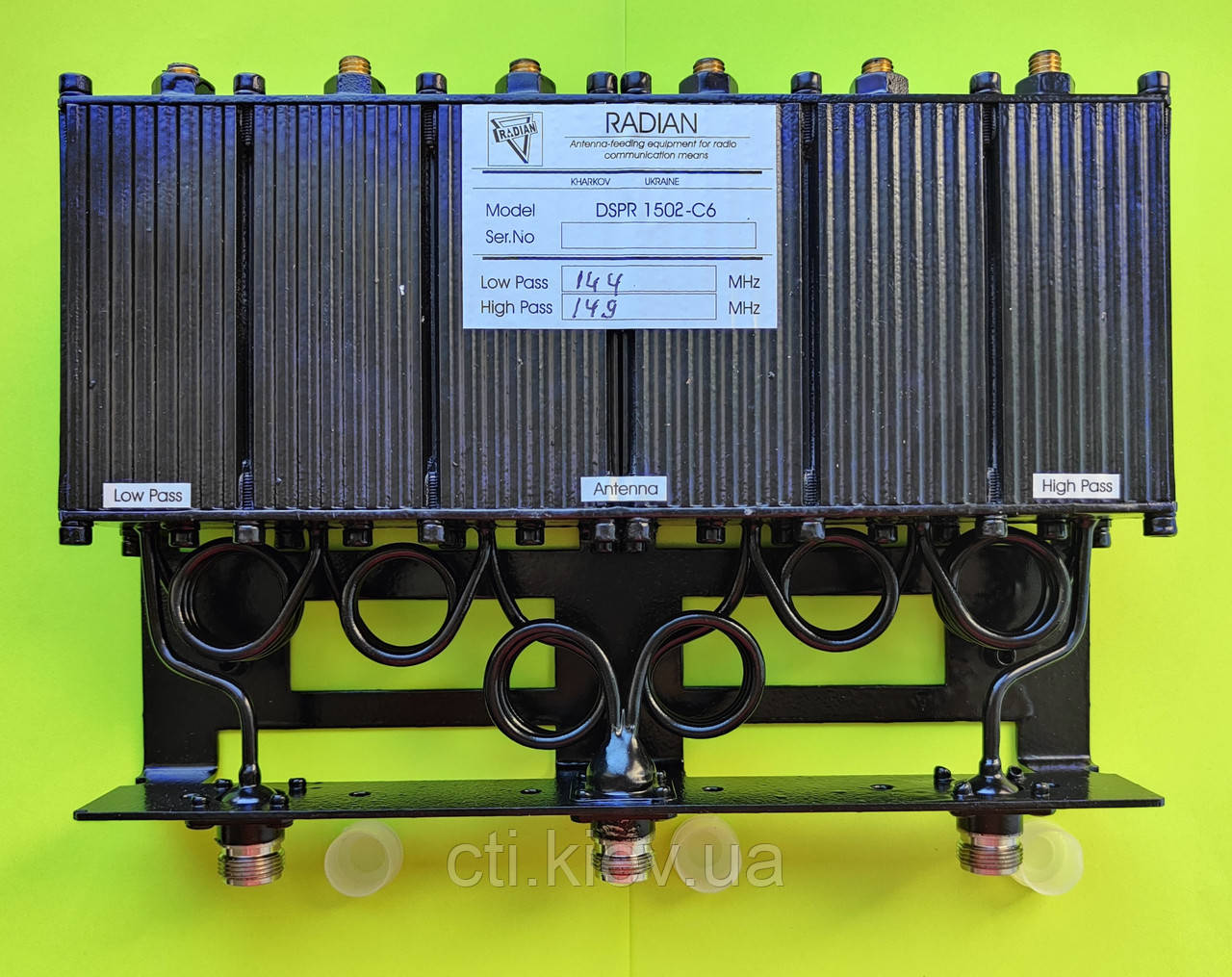

Дуплексер DSPR1502-C6 VHF 136-174 МГц до 150 Вт

Дуплексний фільтр Radian DSPR1502-C6 VHF 130-175 МГц (у мобільному виконанні) до 150Вт
Малогабаритний шестиелементний дуплексний фільтр для використання в антено-фідерних трактах ретрансляторів, дуплексних базових станцій та інших радіопередаючих системах VHF діапазону. Виконаний на шести «спіральних» резонаторах 2” по смугово-режекторній схемі.

Смуга робочих частот та дуплексний рознос вказуються при замовленні.

Поєднуючи в собі невеликі габаритні розміри, малі внесені втрати, малий рознесення частот і вибірковість характеристик, цей дуплексер добре використовуватиме репітери, що працюють з високими потужностями сигналів.

Конструктивно виконаний на шести високодобротних спіральних резонаторах розміром 2” у поперечному перерізі за режекторною схемою.
Температурна стабілізація досягається завдяки використанню відповідних матеріалів та температурно-компенсованому конструкторському рішенню.

Резонатори виготовлені із екструдованого пасивованого алюмінію; шасі – гальванічно покрита сталь; використовуються кабелі та роз'єми з тефлоновою ізоляцією.
Випускаються як у незабарвленому, так і пофарбованому в чорний колір варіантах.

Використовується для роботи при потужності сигналів на вході до 150 Вт у безперервному режимі та дозволяє проводити механічну перебудову частоти по всьому діапазону робочих частот.

УВАГА! Необхідно уточнення щодо наявності конкретного піддіапазону частот. Дуплексер не може працювати по всій смузі частот 130-175 МГц!

Діапазони частот 130 – 155 МГц / 145 – 175 МГц
Дуплексне рознесення частот, MГц:   4/6; 6/8; 8/10; 22/30 МГц
Максимальна вхідна потужність 150 Вт
Вносиме затухання, дБ < 1,5
Придушення сигналу Tx на частоті Rx, дБ > 75
Придушення шумів Тx на частоті Rx, дБ > 75
Вхідний опір, Ом 50
КСХ < 1;1,2
Тип роз’єму N-female
Діапазон робочих температур,°C −30 … +60
Габарити (В x Ш x Г) 55 х 252 х 198 мм
Вага: 2.0 кг
