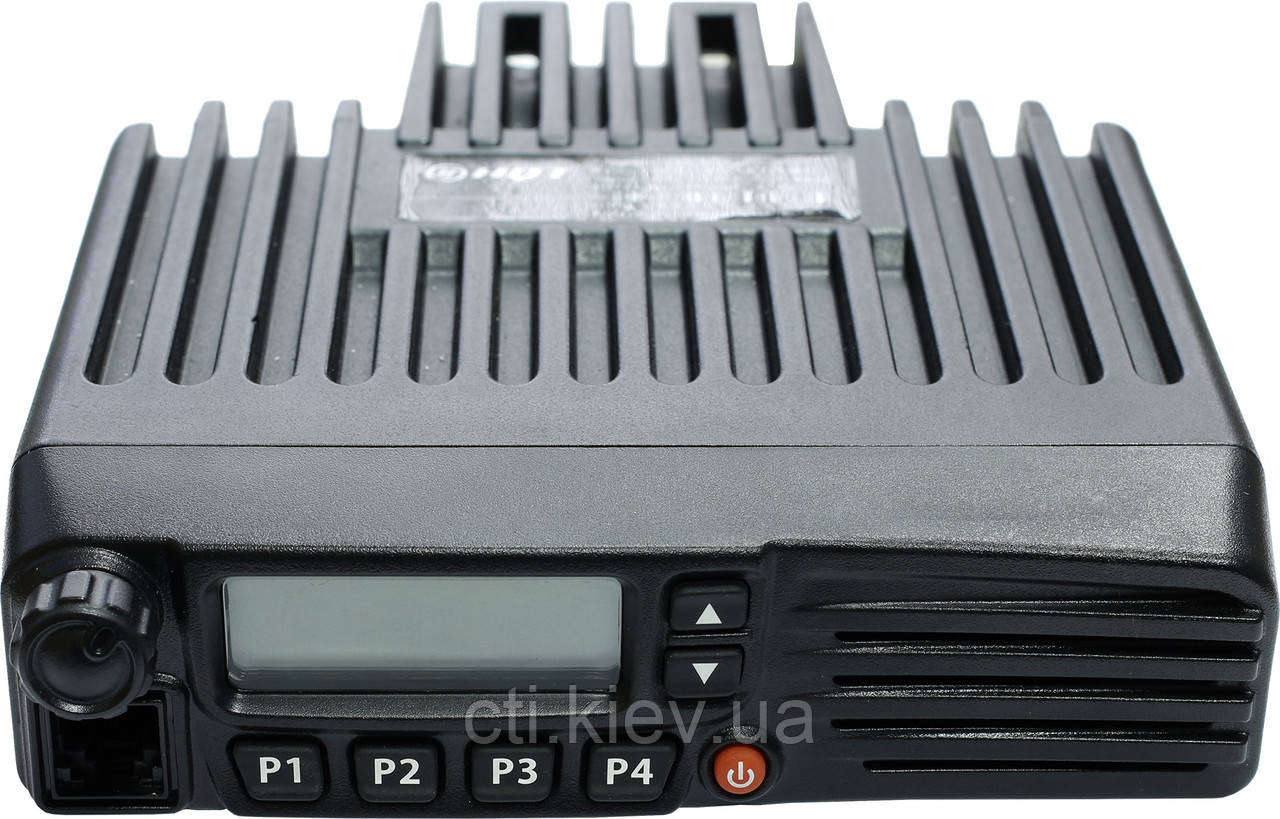

РАДІОСТАНЦІЯ ТЕПЛОВОЗНА ТРАНСПОРТ РВС-02 -7Р22С-3

Радіостанція локомотивна / тепловозна чи стаціонарна «Транспорт РВС-02» - 7Р22С-3

Ззабезпечує:

- Клас випромінювання – 16KOF3E, 11KOF3E;

- Рознесення частот між каналами 12,5 кГц, 25 кГц;

- Радіус дії радіостанцій:

  в умовах прямої видомості від 0 до 30 км;

  в умовах міської забудови від 7 до 20 км.

- Смуга робочих частот – від 136 до 174 МГц;

- Напруга живлення постійного струму, В (13,8+1,2-0,3)

- Максимальний струм живлення, А

  в режимі чергового приймання – 0,6;

  в режимі приймання – 1;

  в режимі передавання – 8;

- Відхил амплітудно-частотної модуляційної характеристики (АЧМХ) передавача від характеристики з передкорецією 6дБ/октава, дБ, не більще 3,00;

- коефіцієнт гармонік передавача, не більше 8%;

- максимально допустима девіація частоти передавача, кГц за номінальної частотної рознесиності між сусідніми каналами:

   25 кГц ± 5   /  12,5 кГц ± 2,5;

- Рівень паразитної частотної модуляції передавача, дБ, не більше мінус 40,0;

- Рівень паразитної амплітудної модуляції передавача, %, не більше 3;

- Рівень побічного випромінювання передвача, мкВт, не більше 0,25;

- Відхил частоти передавача від номінального значення, кГц, за номінальної частотної рознесенні між сусідніми каналами:

  25 кГц ± 2,00 / 12,5 кГц ± 1,0;

- Відхил чутливості модуляційного входу передавача, дБ, ±3,00;

- Максимальна чутливість передавача для мови, мкВ, не більше 0,35;

- Коефіцієнт гармонік передавача, %, не більше 8,00;

- Рівень фону та шуму приймача, дБ, не більше мінус 40;

- Вибірковість приймача за сусідніми каналами, дБ, не менше, за номінальної частотної рознесеності між сусідніми каналами:

  25 кГц – 70,00  /  12,5 кГц – 60,00;

- Вибірковість приймача за побічними каналами, дБ, не менше 70,00;

- Інтермодуляційна вибірковість приймача від завад, дБ, не менше 65,00;

- Коефіцієнт захищенності приймача від інтермодуляційних завад, дБ, за номінальної частоти рознесенності між сусідніми каналами:

  25 кГц  від мінус 8,0 до 0   /   12,5 кГц від мінус 12,0 до 0;

- Потужність паразитних випромінювань приймача, мВт (дБм), не більше 2 (-57);

- Відхил АЧХ приймача від характеристики з післякорекцією мінус 6 дБ\октава, не більше 3,00;

- Відхил рівня вихідної потужності приймача відносно номінальної, дБ, не більше 3,00;

- Потужність аудіо виходу на 4 Ом, – 4 Вт; спотворення менше 5%;

- Габаритні розміри (ширина, висота, довжина), мм  160х43х137;

- Маса, кг, не більше 1,2;

- Відхили потужності носійної частоти передавача, дБ від -3,00 до +2,00;

- Рівень випромінювання передавача по сусідньому каналу:

  для потужності постійної частоти до 25 Вт, мкВт, не більше 2,50;

  для потужності постійної частоти більше 25 Вт, дБ, та номінальної частотної рознесенності між сусідніми каналами:

  25 кГц -70  /  12,5 кГц – 60;

- Коефіцієнт інтермодуляційного ослаблення передавача, дБ, не менше 40,00;

- Чутливість модуляційного входу передавача, мВ, 5,00;

- Радіостанція працює з антеною, з номінальнм хвильовим опором 50 Ом;

- Мінімальний поріг спрацьовування знедіювача шуму приймача радіостанції не перевищує чутливості приймача;

- Радіостанції призначені для цілодобової роботи в режимі «чергове приймання». Тривалість роботи за співвідношення часу «приймання» - «передавання» 3:1 не менше 8 год.

- Тривалість безперервної роботи у режимі «передавання» регулюється в дапазоні від 15 до 1200 с.

- Обрив або коротке замикання у антенно-фідерному тракті не призводять до пошкодження передавача під час його роботи.

- Номінальний діапазон звукових частот інформаційного сигналу, що передається,  від 300 Гц до 3400Гц.

- Приймач радіостанції забезпечує прийом сигналів номінальних викликів з частотами 1000 та 1400 Гц відповідно.

- Передавач радіостанції формує сигнали тонального виклику з частотами 700 Гц, 1000 Гц, 1400 Гц, 2100 Гц тривалістю (4 ± 0,5 с);

- Радіостанція має власний вмонтований реєстратор переговорів (архіватор) – модуль документування мови VDM-01.


Радіостанція УКХ діапазону «Транспорт РВС-02» -7Р22С-3 постачається у комплекті з:

стаціонарний блок живлення IPC;

виносний мікрофон (тангента);

стаціонарна антена / локомотивна антена;

зовнішній гучномовець НР2;

RG-213 / RG-8 кабель (30м) з роз'ємами;

монтажний комплект;

коробка з формуляром, інструкція користувача.
