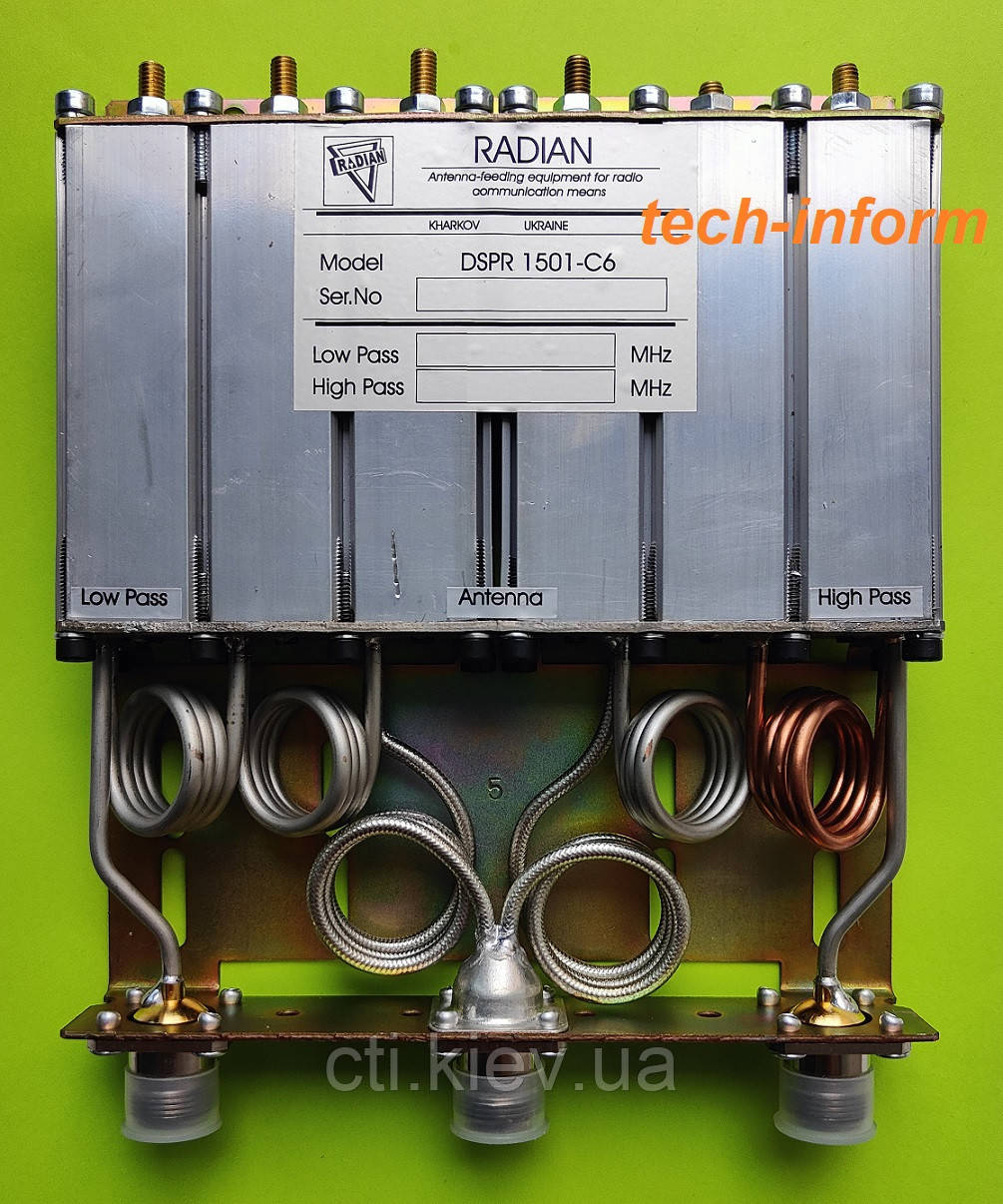

Дуплексний фільтр Radian DSPR 1501-C6 VHF 136-174 МГц (в мобільному виконанні) до 50Вт

Дуплексний фільтр Radian DSPR 1501-C6  VHF 136-174 МГц (в мобільному виконанні) до 50Вт

Увага! Дуплексери діляться на піддіапазони частот.

Малогабаритний шестиелементний дуплексний фільтр смугно-реєкторного типу моделі призначений для забезпечення розв'язування передного та приймального каналів у системах зв'язку дуплексний типа з частотним розділенням сигналів.
Об'єднуючи в собі невеликі габаритні розміри, малі втрати, малі розноси частот і вибірковість характеристик, цей дуплексер добре використовувати в репітерах, що працюють із середніми потужностями сигналів, коли ключовими є малі фізичні габарити та цінові міркування, де використовуються стандартні потужності безперервної роботи до 50 Вт, а також у дуплексних абонентських радіостанціях.
Конструктивно виготовлений на шести високодобряних коаксіальних резонаторах (спіральні резонатори для моделі  розміром 1" в поперечному перерізі за ріжокторною схемою, що дає змогу реалізувати малі зовнішні розміри дуплексера без погіршення параметрів ізоляції дуплексних каналів.
Температурна стабілізація досягається завдяки використанню відповідних матеріалів і температурно-компенсованому конструкторському рішенню. Гуматори виготовлені з екструдованого пасивного алюмінію; шасі — гальванічно покрита сталь; використовуються кабелі та роз'єми з тефлоновою ізоляцією.
Випускаються як у нефарбованому, так і в пофарбованому в чорний колір варіантах.
Використовується для роботи за потужності сигналів на вході до 50 Вт у безперервному режимі та дає змогу механічно перебудовувати частоти у всьому діапазоні робочих частот.

* Діапазон частот: 136-174 МГц;
* Рознесення частот (прийом-передача), 4-15 МГц
* Максимальна потужність на вході (безперервна), 50 Вт
* Вхідний імпеданс, 50Ом
