Рута-Д. Приемопередатчик

  • Немає в наявності

9 385 грн

+380 (44) 490-97-22
  • +380 (67) 967-80-08
  • +380 (95) 825-71-03
повернення товару протягом 14 днів за домовленістю
Рута-Д. Приемопередатчик
Рута-Д. ПриемопередатчикНемає в наявності
9 385 грн
+380 (44) 490-97-22
  • +380 (67) 967-80-08
  • +380 (95) 825-71-03

Опис

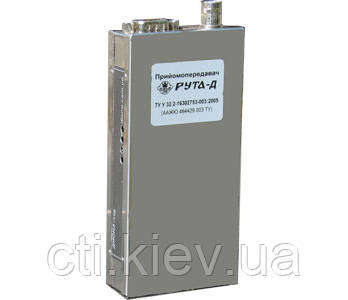

Приймач Рута-Д розроблений для використання в системах передачі даних телеметрії і телекерування. Він дозволяє створювати системи де необхідно надсилати короткі (від декількох байт до десятків кілобайт) пакети інформації. Для побудови повноцінного радіомодема до трансиверу Рута-Д потрібно додати зовнішній модем, наприклад Рута-ДМ-4800. Конструктивно приймач виконаний в металевому корпусі з двома роз'ємами - роз'єм BNC - для підключення антени або фідера, і роз'єм DB-9 - для подачі напруги живлення, сигналів даних, включення пристрою на передачу і наявності несучої.Приймач Рута-Д простий у використанні і вимагає лише наявності джерела живлення +12V DC, відповідної антени і обдування, якщо потрібно тривалий час передачі. Зовнішній модем може бути підключений до трансиверу через роз'єм DB-9. Детальна інформація цього інтерфейсу дана нижче. Сучасні електронні компоненти і технологія поверхневого монтажу використовують у процесі виробництва трансивера Рута-Д. Технічні характеристики. Загальні: Смуга частот: 33-48 або 400-470 МГц; Режим роботи - Одна - або двочастотний симплекс; Кількість каналів - 1; Час перемикання ПЗМ/ПРД < 15 br="" > Крок сітки частот - 12,5 / 25 кГц; Модуляція частотна F3D; Діапазон робочих температур - 25 ° С ... +55 ° С; Струм споживання в режимі "Очікування" - 25 мА; Струм споживання в режимі "Передача" - 950 - 1500 мА; Напруга живлення - 11-15 В; Час безперервної роботи на "передачу" - 2 хвилини; Габаритні розміри - 12 5х 65х30 мм; Маса - 200 грам. Передавач: Вихідна потужність 5 Вт; Рівень ЧС шумів < -45 дБ; Вхідний рівень НЧ сигналу < 150 мВ. Приймач: Чутливість < 0,25 мкВ (при 12 дБ SINAD); Вибірковість по сусідньому каналу > 70 дБ; Вибірковість по побічних каналах > 70 дБ; НЧ вихідний рівень > 150 мВ; НЧ нелінійні спотворення < 4% при 0,5 Вт потужності; Фонові шуми < 50 дБ. Основні характеристики. • робоча смуга пропускання в УВЧ до 40 МГц у діапазоні 400-470МГц. • вихідна потужність передавача 5Вт. • Короткий час перемикання прийом-передача – менше 20 мс (15 мс - типово). • Вісім світлодіодів для відображення стану прийомопередавача (див. картину нижче). • Вбудований S-метр і SWR-метр. • Програмування за допомогою PC під Windows OS через СОМ-порт або USB Світлодіодний індикатор 1 – SYNT – жовте переривчасте світіння показує, що PLL-синтезатор в справному стані. Безперервне світіння світлодіоди жовтого показує, що синтезатор PLL не працює; 2 – ТХ - червоне світіння світлодіода показує, що передавач включений; 3 – RX - зелене світіння світлодіода показує, що приймач підключено до електроживлення або знаходиться в стані прийому. Не світиться коли, включений передавач; 4 – Pow – світлодіод світиться червоним світлом під час передачі і за умови, що рівень вихідної потужності RF більш ніж 1,5 Вт. Світлодіодний індикатор рівня сигналу. Світлодіодний індикатор рівня сигналу, використовується для грубої оцінки рівня сигналу в місці, де встановлений приймач. Це допомагає визначити найкраще місце для того, щоб встановити антену приймача на стадії будівництва системи радіозв'язку. 5– червоний світлодіод - 0,5 ?V (-6 дБ); 6– жовтий світлодіод - 1 ?V (0 дБ); 7 - зелений світлодіод - 2 ?V (+6 дБ); 8 - зелений світлодіод - 4 ?V (+12 дБ).

Інформація для замовлення

  • Ціна: 9 385 грн
